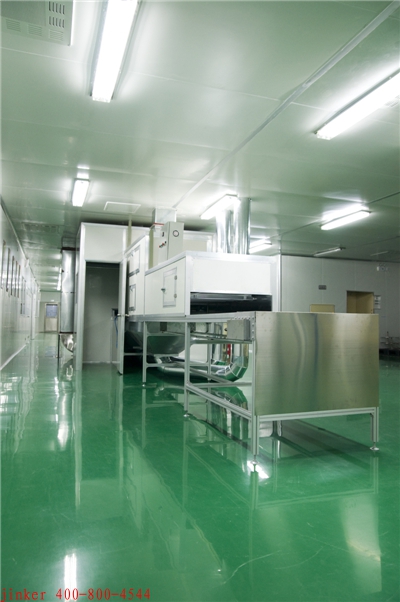

功能：多轴电脑伺服控制，多喷枪设计，速度快，品质高。 “台链式输送机+水平式往复机+自动喷枪”是笔记本电脑等平面工件喷涂的一种实用性选择。只要事先输入所需往复喷涂次数、输送速度和适当的喷涂条件即可进行自动喷涂。
平面往复自动喷涂机、自动喷涂生产线配置：
1.机体为钢板与不锈钢板组合而成，外观精致、性能稳定。
2.机器配置可编程控制器（PLC），独立控制喷枪在有工件通过的情况下开始喷漆，以节省油漆用量。（选配）
3.宽屏显示的PLC系统监视控制整台机器的运作。（选配）

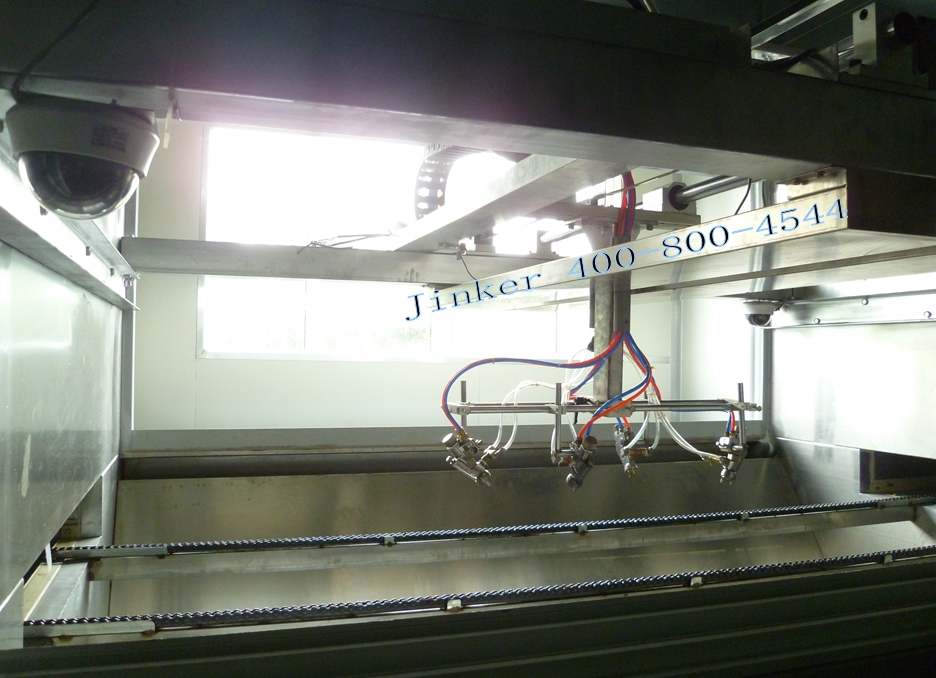

4.自动喷枪标准配置采用原装进口日本岩田0.37口径喷枪，喷涂量的大小、角度可通过预先调节，每个喷枪单独控制。
5.喷枪的选型配置（可选高压喷枪、低压空气喷枪或中压混气喷枪），可满足不同效率的喷涂使用。
6.机器配置废气处理净化系统，能有效将喷漆产生的废气经处理后再排放，更大程度上避免环境受到污染。
7.输送速度采用变频调节，适合不同速度的涂装要求。
8.标准配置供油系统由一套大容量的美国隔膜泵和稳压器，提供稳定的供漆流量，使喷漆作业更平稳，同时更换油漆更方便。



型号：L3001-600*600。 X轴:(左右)、Y轴:(前后)、W轴：（工件公自转）共三轴。 采用业内最好用的面域式智能自动控制系统。2017年12月31日止系统已投入使用的有超过8000套、据客户反馈其稳定性与易用性远超过市面上的同类型系统。
名  称	备　  注
X轴滑动平台	采用台湾上银 25系列法兰型自润式线性轨道及台湾华诚模组滑台，最高传动速度可达2.0M/S，使用寿命长，皮带采用意大利“麦高迪”品牌带钢丝同步带； X轴定位精度±0.5MM； X轴往复行程≥900MM； X轴采用台达B2系列750W伺服电机； X轴滑动平台为一组。
Y轴滑动平台	采用台湾上银 25系列法兰型自润式线性轨道及台湾华诚模组滑台，最高传动速度可达0.8M/S，使用寿命长，皮带采用意大利“麦高迪”品牌带钢丝同步带； Y轴定位精度±0.5MM； Y轴往复行程≥800MM； Y轴采用台达B2系列400W伺服电机； Y轴滑动平台为两组，两组平台间配有同步连杆以确保两平台间的同步，从而提高设备速度与延长寿命。
W轴自转机构	自转机构用于实现产品的角度变换、让喷枪可以始终正对着水柜的水幕、防止油漆在产品表面弥散让您获得更佳的喷涂效果。 W轴分割器采用华伟高精度、高速度分割器45#； W轴定位误差 <=60″； W轴单边承载8公斤 (如需更大载荷，请知会我司业务人员)； W轴单次分割角度90度； W轴自转90度时间为1秒； W轴传动电机采用台湾东炜庭90W调速电机； W轴自转机构为二组。
公转换位机构	公转机构用于将喷涂位的工件与上料位的工件换位、让生产节奏加快、使设备尽可能短的处理空闲状态。 公转分割器采用华伟高精度、高速度分割器80#； 公转换位定位误差 <=60″； 公转换位分割角度180度； 公转换位180度时间为2秒； 公转换位传动电机采用荣邦400W、台达400W变频器； 公转换位转盘机构为一组。

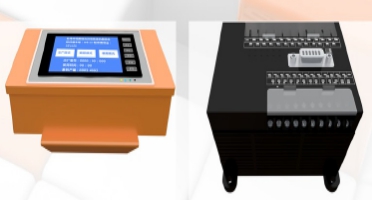

控制系统	采用业内最好用的面域式智能自动控制系统（已成为行业内标杆）。本平台具备九种作业模式、能编写40个面域及存储120种产品。最大有效喷涂区域受XYZP轴活动范围限制； 触摸屏为台湾HITECH公司的PWS6600S-P系列产品； PLC品牌为日本OMRON 公司CP1H系列产品； (HITECH触摸屏为世界第三大品牌，其5.7寸单色产品的价格就要比Eveiw及Weinview 公司的5.7寸彩色触摸屏价格高出40%,经我司实际验证，其稳定性也明显高于这两个品牌)。
电控模组	空气开关和接触器采用德力西公司的元件； 采用台湾台达开关电源； 采用OMRON公司的原装接近开关及继电器； 采用国标线进行箱内线路的装配； 所有接头均采用线耳及电脑打码标号； 采用三区防干扰卧式电控箱、有效防止电器元件的被油漆、水气、粉尘损坏及降低干扰。
气压单元	采用亚德客公司的手动调压阀，及气压表； 采用亚德客公司 4V210 系列原装二位五通电磁阀； 选用我司自行设计研制的四位四通电磁阀汇流排； 选用亚德客品牌气管。
坦克链单元	采用高速无噪声型坦克链，有效避免高速往复时坦克链可能带来的噪音问题； 坦克链全部采用顺方向摆列、避免了坦克链横向受力容易折断的情况发生； 坦克链全部装C型底槽之上，防止灰尘散落到被喷涂工件之上。
坦克链电缆单元	所有坦克链电缆均采用ECHU公司的原装高柔性耐折电缆，延长了设备的使用寿命与耐久性。
机架部份	机架采用方通焊接制成； 整体尺寸为：见方案图； 底部配备有不锈钢水盆。
