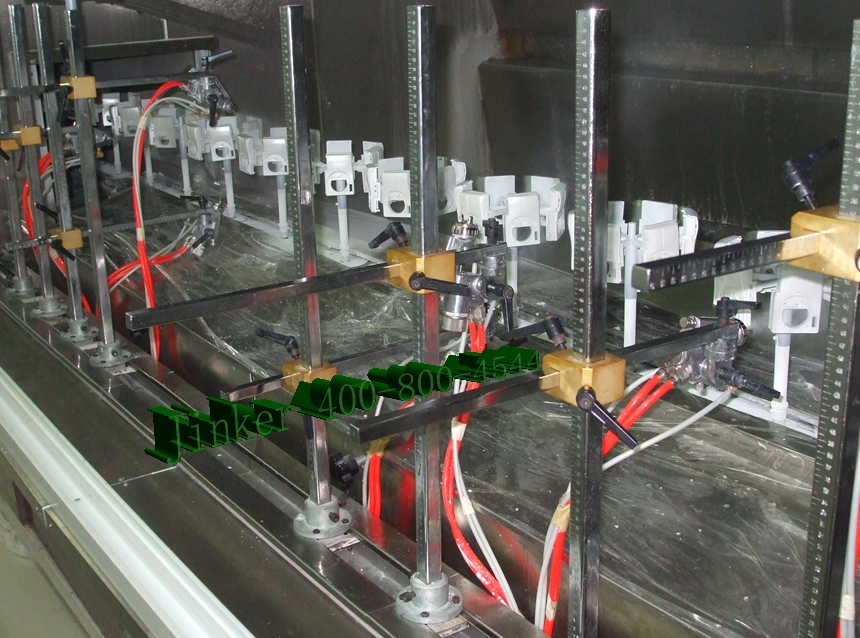

旋转固定式喷涂线

設計技術參數

设计速度V=0-6m/min，标准线速1.5 m/min
設計産量：五轴喷涂线，以NB件为例，40s/4件，适合一喷4产品，两台720件/H
烘烤产能：烤炉长30M，烘烤时间20min，故设计线速1.5M/min，产品间距12件/M，烘烤产能12件/M*1.5M/min*60min=1080件
（四）设计設備總用電量：以下共計330HP （248KW）（不含冰水机组部分的用电量）
电源电压：三相五线AC380V±5%，50HZ±2%
五轴喷涂线用电量（204HP）

手动除尘：3HP x2台=6HP
上料线：10HPx2台=20HP
手动噴房排风：10HP x 2台=20HP
五轴机及喷房排风：6HP+15HP=21HP*2=42HP
面涂喷涂线传动：5HP x1台=5HP
炉体循环风机3HP x3台=9HP
以上小计102HP*2套=204HP
辅助设备（36HP）
组装线：2HP*2台=4HP
上下件线：3HP*2台=6HP
车间照明：50套*80W=6HP
循环水泵：10HP x 2台=20HP
空调箱（90HP）（不含冰水机组的用电量）
喷房空调送风机：15HP x 4台=60HP
大环境空调送风机：10HP x 1台=30HP

设计設備压缩空气用量：以下共計6040L/min （7 M³/min）
1. 喷枪用气量:280L/min*12支=3360 L/min
3. 静电除尘用气量：84L/min*20支=1680L/min
4. 其他用量: 1000L/min
